Motor Âm Sàn Introsmallc đế Inox 304 - KingGates Italia

Motor Âm Sàn Introsmallc là thiết bị giúp đóng mở cửa cổng, sử dụng motor KingGates nhập khẩu từ Ý (Italia), đế Inox 304 được sản xuất tại Việt Nam

Model:  IntrosmallcINOX

Bài viết cập nhật lúc 22:02:17 ngày bởi Motor cửa cổng AG 185 lượt xem
Motor Âm Sàn Introsmallc đế Inox 304 - KingGates Italia Motor Âm Sàn Introsmallc là thiết bị giúp đóng mở cửa cổng, sử dụng motor KingGates nhập khẩu từ Ý (Italia), đế Inox 304 được sản xuất tại Việt Nam
4.9/5 2262 Phiếu bầu
0 vnđ 2050-11-20 In stock
Sản phẩm Motor Âm Sàn Introsmallc đế Inox 304 - KingGates Italia rất đáng đầu tư - bởi , lúc 2024-08-07 Tôi rất hài lòng về bộ sản phẩm này vì tiện dụng, mà giá lại rẻ và bền
4.9/ 5 sao



Thông tin về motor âm sàn Introsmallc

  • Loại Cổng: Cổng tự động âm sàn
  • Thương Hiệu: King Gates - Italy
  • Chất Liệu: Đế inox 304, phù hợp với cổng 1 cánh, 2 cánh, hoặc 4 cánh.
  • Tính Năng:
    • Điều khiển từ xa bằng remote, kết nối nhà thông minh.
    • Sử dụng động cơ âm sàn, không nhìn thấy mô tơ, đảm bảo thẩm mỹ và chất lượng.
    • Thiết bị phù hợp với cổng có trọng lượng và chiều rộng tối đa 400 kg - 2.3 m/cánh, có thể mở cánh lên tới 180 độ.
  • Nguồn Điện: Đầu vào 230V, đầu ra motor 24V, đảm bảo động cơ bền bỉ và an toàn cho người sử dụng.
  • Tiết Kiệm Năng Lượng: Hoạt động không gây tiếng ồn và tiết kiệm điện.
  • Chế Độ An Toàn: Tự động dừng và đảo chiều khi gặp chướng ngại vật.
  • Điều Khiển Linh Hoạt: Có thể mở 1 cánh, cả 2 cánh, hoặc từng phần của cánh cổng.
  • Chống Nước: Đạt tiêu chuẩn IP67, thiết kế sang trọng, bền đẹp.
  • Khả Năng Sử Dụng Khi Mất Điện: Có bộ chìa khóa cơ khí và pin sạc lưu điện, cho phép mở cửa liên tục trong 3 ngày.







Thông Số Kỹ Thuật Motor Cổng Tự Động Âm Sàn Introsmallc

Loại: Động cơ giảm tốc điện cơ cho cổng và cửa panel.

Nguồn cấp: 24V

Công suất đỉnh: 5A

Dòng điện hấp thụ tối đa: 2A

Công suất đỉnh: 120W Công suất tối đa: 50W

Độ bảo vệ: IP67

Góc mở: Từ 0° đến 90° (±10°) hoặc từ 0° đến 180° (±10°) (không thể mở ở góc trung gian giữa 90° và 180°)

Tốc độ không tải: 1.25 vòng/phút Tốc độ tại mô-men xoắn định mức: 1 vòng/phút

Mô-men xoắn cực đại: 250 Nm

Mô-men xoắn định mức: 120 Nm Nhiệt độ làm việc: -20°C đến +50°C

Chu kỳ/giờ tại mô-men xoắn định mức: 60

Tuổi thọ: Ước tính từ khoảng 80.000 đến 200.000 chu kỳ vận hành, tùy thuộc vào các điều kiện trong Bảng 1

Kích thước: 230mm x 206mm x 88mm Khối lượng: 15kg (động cơ giảm tốc có đế)

Một số điểm nổi bật motor âm sàn Introsmallc

  • Độ Bền Cao: Phù hợp với các loại cổng chất liệu nặng như nhôm đúc, gỗ.
  • Thẩm Mỹ: Thiết bị chôn âm dưới đất, tôn lên vẻ đẹp cho cánh cổng và căn nhà.
  • Tiện Lợi: Điều khiển từ xa, tiết kiệm thời gian và công sức.
  • Tính Năng Thông Minh: Tích hợp các công nghệ nhà thông minh như camera an ninh, chuông hình, và hệ thống chống trộm.

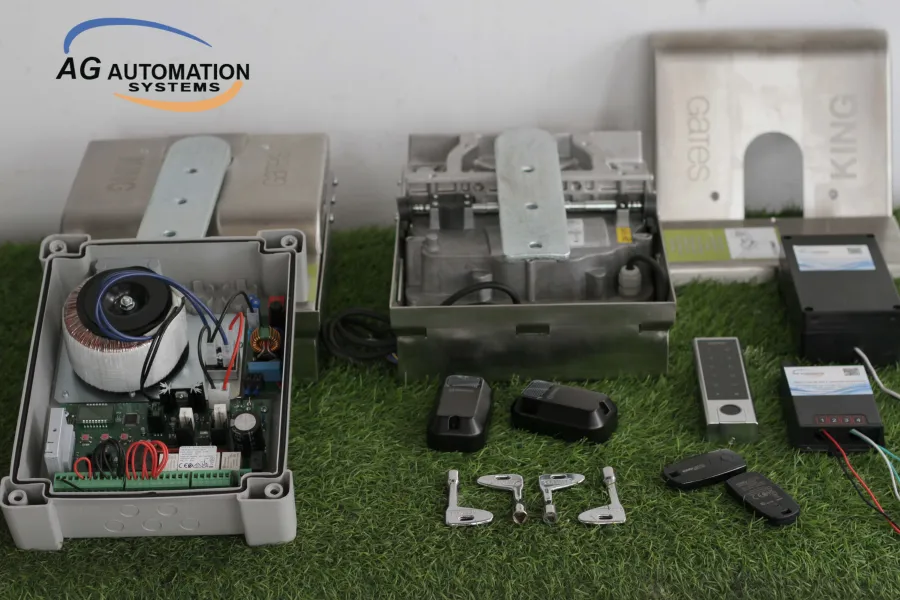

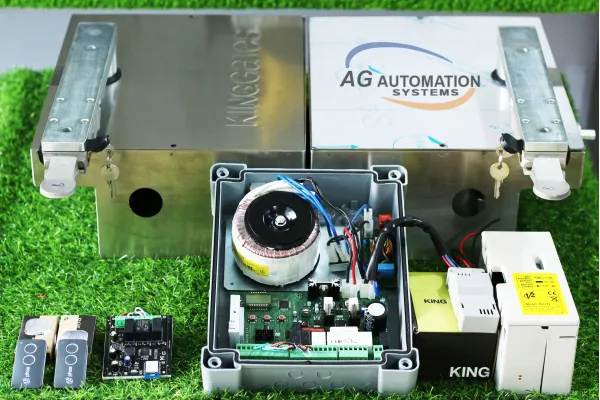

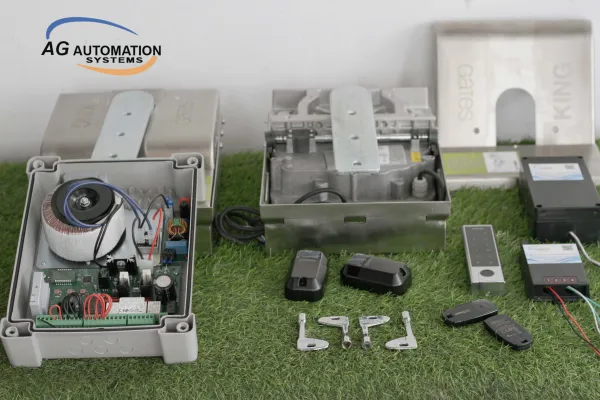

Cấu Tạo Của Cổng Tự Động Âm Sàn

Một bộ thiết bị tự động tiêu chuẩn để cổng có thể vận hành đóng mở và khóa tự động gồm các thành phần chính sau:

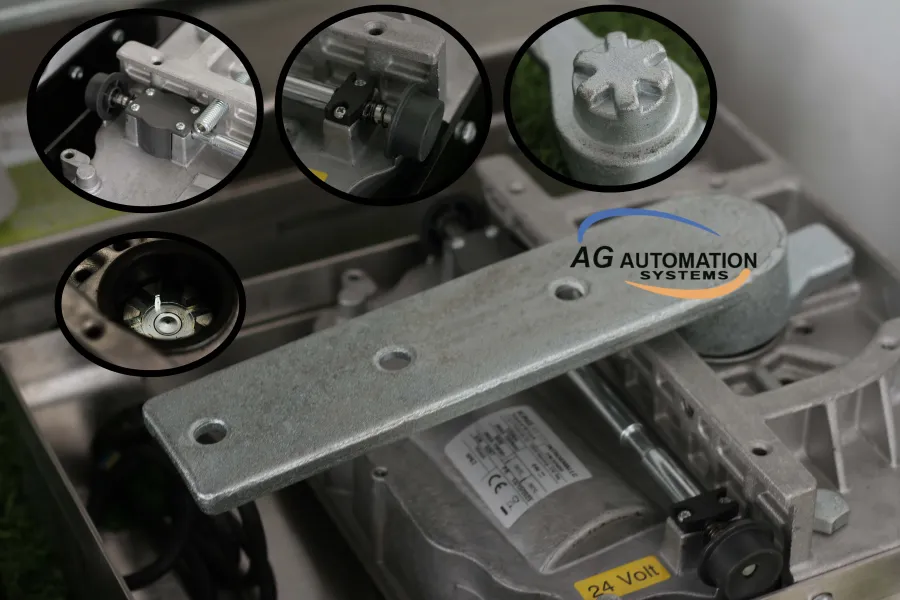

1 Motor cổng tự động âm sàn

- Motor nguyên khối đúc nhôm, có hai phiên bản: 24V và 230V.

- Sử dụng nguồn điện dân dụng 230V, với đầu ra là 24V hoặc 230V.

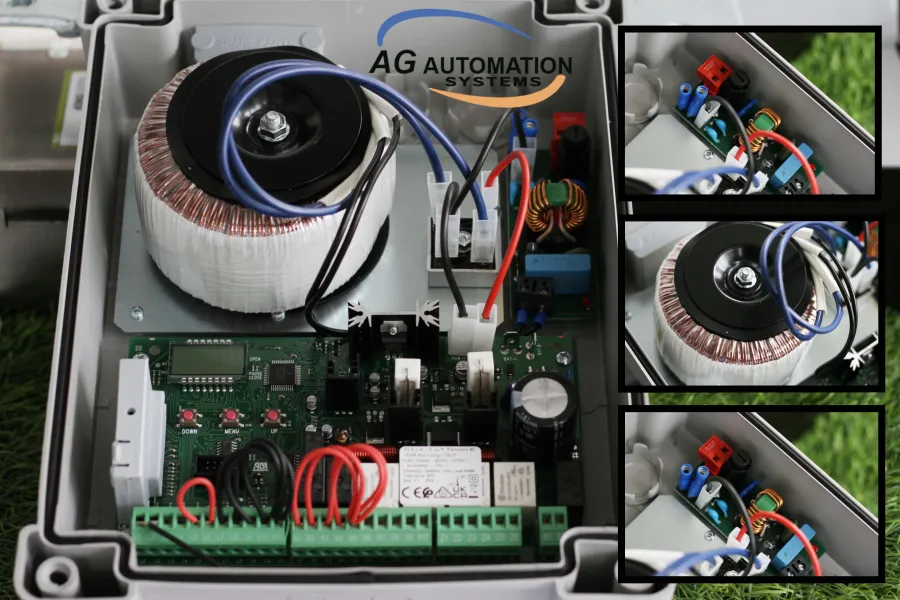

Hộp điều khiển chứa bảng mạch

- Điều khiển toàn bộ hệ thống tự động hóa.

- Tích hợp các tính năng thông minh, cài đặt tốc độ và thời gian đóng mở cổng.

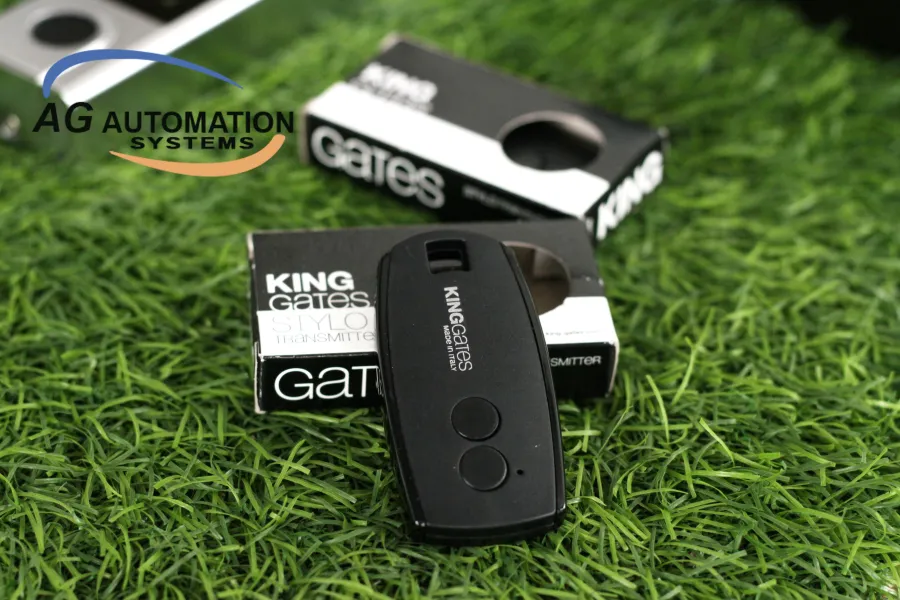

Điều khiển từ xa

- Thực hiện các lệnh đóng mở cổng từ xa.

- Điều khiển 4 kênh, sử dụng tần số 433.92 MHz với công nghệ rolling code, đảm bảo an toàn và bảo mật.

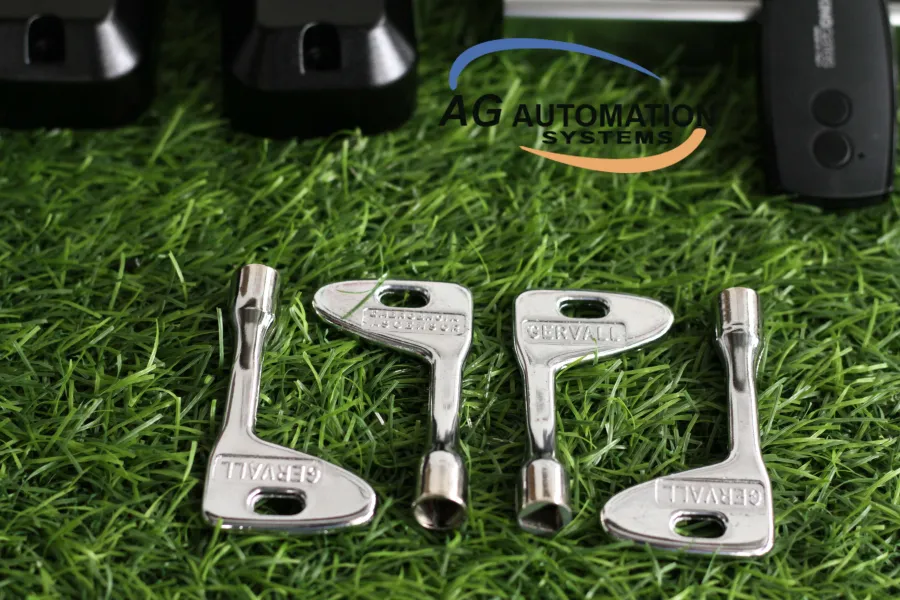

Khóa cơ khí

Gồm 2 khóa cơ khí, dùng để tách li hợp giữa cổng và thiết bị tự động trong trường hợp mất điện, cho phép đóng mở bằng tay.

5 Hộp đế đựng motor cổng âm sàn

Bảo vệ motor, làm từ sắt sơn tĩnh điện hoặc inox 304.

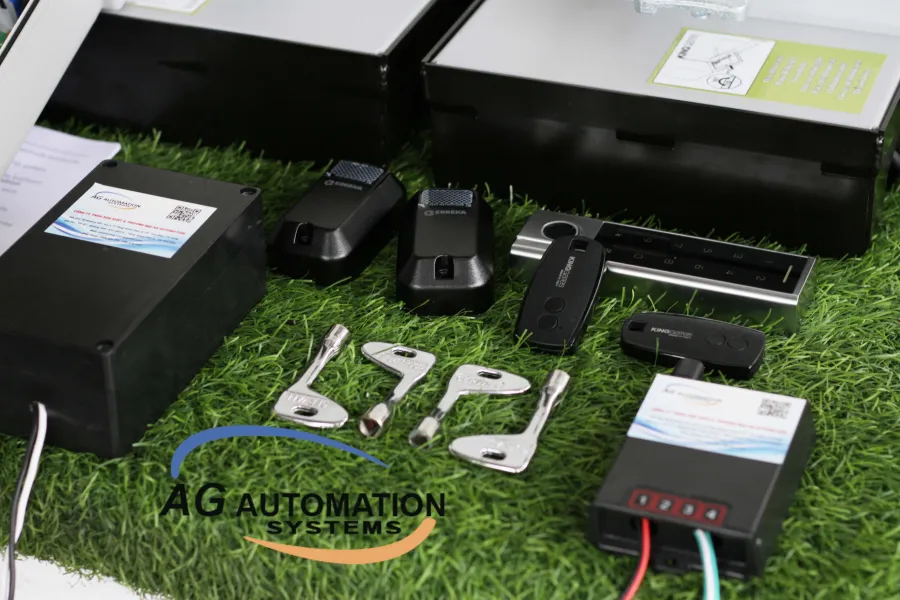

Phụ Kiện Đi Kèm.

Phụ Kiện Tùy Chọn Mở Khóa :

Khóa điện tử

khóa điện tử motor cổng

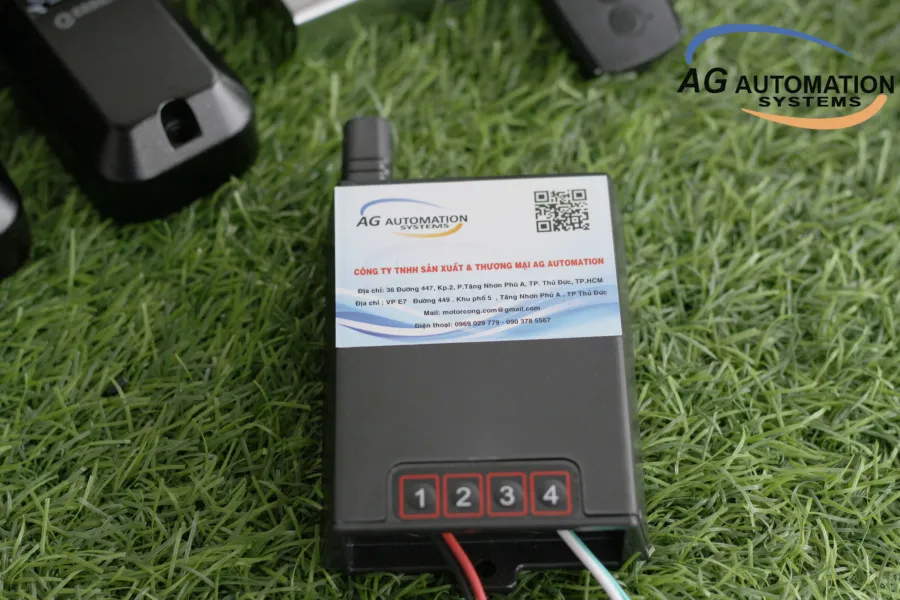

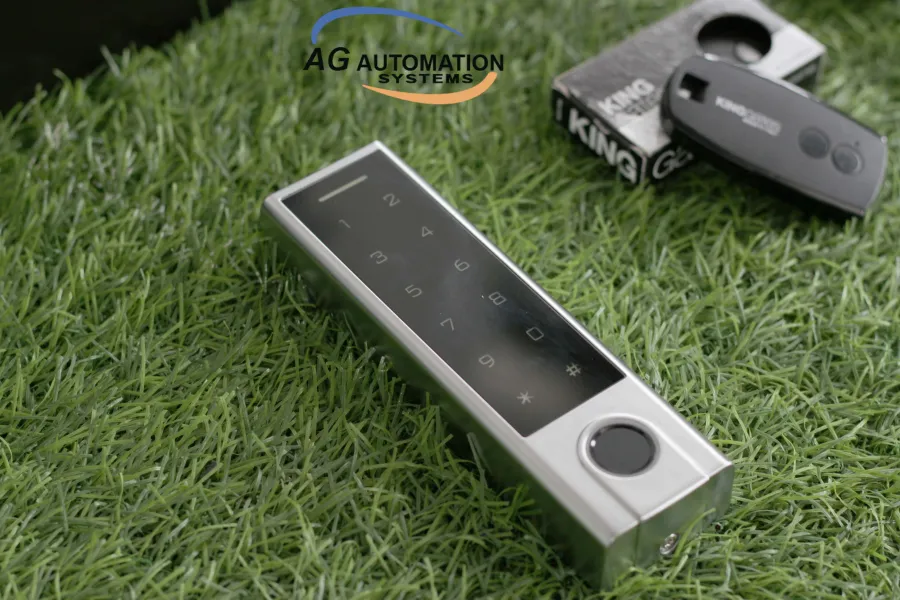

Hộp phím bấm điều khiển không dây



Quy Trình Lắp Đặt Mô Tơ Cổng Âm Sàn

B1: Khảo sát, kiểm tra mặt bằng thi công - motor cổng âm sàn

- Đối với nhà đã có sẵn cổng, kĩ thuật tiến hành kiểm tra việc đóng mở hành trình cổng bằng tay. Nếu cổng đóng mở trơn tru và nhẹ nhàng, việc lắp đặt không có vấn đề gì. Ngoài ra cổng cần sử dụng bản lề cối (hay còn gọi là bản lề đồng trục) để lắp được thiết bị âm sàn.

- Đối với nhà chưa có cổng, kĩ thuật cần tính toán kĩ càng các thông số: kích thước, khe sáng, tải trọng cánh cổng để phối hợp với bên dựng cổng/cơ khí.

- Ngoài các yếu tố trên, cần tính toán đường thoát nước cho động cơ, đặc biệt với những nơi nước trũng hay thường xuyên có mưa ngập.

B2: Đặt đế motor âm sàn

- Cần xác định chính xác vị trí đặt đế và góc mở của cánh cổng (mở ra ngoài hay mở vào trong). Cao độ mặt đế tính theo cốt hoàn thiện của chủ nhà và mặt đế thường cao hơn cốt hoàn thiện 1mm đến 2mm. Sau đó bắt đầu đào hố đặt đế và đi đường thoát nước. Các công việc thi công này cần tham khảo bản vẽ của hệ thống cổng và trao đổi phương án với chủ nhà / chủ thầu. Lưu ý, đối với những nhà đã có cổng sẵn thì cần thực hiện thêm bước hạ cổng xuống.

B3: Xác định vị trí hộp điều khiển, đi dây điện từ vị trí đặt đế về hộp điều khiển motor cổng âm sàn

B4: Lắp motor âm sàn và dựng cổng

- Trước khi đặt motor cần phải vệ sinh sạch sẽ hộp đựng mô tơ, bơm lại mỡ mới vào các cối xoay và kiểm tra lại hệ thống thoát nước (dùng chổi quét một lớp mỡ trên motor trước khi bắt vào hộp đựng). Sau đó bắt đầu đặt motor vào hộp đế.

- Tiếp theo, tiến hành dựng cổng theo tim cổ ngỗng và tim đỉnh cổng, cánh cổng phải hàn/bắt chặt với cổ ngõng của mô tơ âm sàn. Lưu ý, phải sử dụng máy laze để đạt độ chính xác tuyệt đối. Đối với 1 số cổng quá nặng, cần sử dụng xe cẩu để dựng cổng.

- Sau đó, kiểm tra khe hở của cổng (tùy thuộc theo bản đố cổng dày bao nhiêu thì khe hở giữa hai cánh sẽ khác nhau), và thử mở cổng bằng khoá cơ khí. Cổng phải di chuyển nhẹ nhàng, êm, đạt góc mở theo yêu cầu.

B5: Đấu điện, test thử cổng hoàn thiện

- Kĩ thuật tiến hành đấu điện, đấu cảm biến, lắp phụ kiện (nếu có), như điều khiển bằng điện thoại, pin sạc, v.v.

- Sau đó, lập trình test kiểm tra sẽ kéo dài 6-10 chu kỳ đóng mở cổng trước khi bàn giao.

B6: Bàn giao và nghiệm thu công trình

- Hoàn thiện và vệ sinh khu vực lắp đặt. Hướng dẫn sử dụng cho khách hàng và kí biên bản bàn giao nghiệm thu sản phẩm.

*) Lưu ý đối với cổng mở 4 cánh:

Có hai giải pháp cho khách hàng lựa chọn:

·        Sử dụng ray và puly dẫn hướng cho cánh cổng. Tùy theo mặt bằng triển khai và địa hình khảo sát, có thế đặt ray trên hoặc dưới, âm hay nổi trên mặt dầm của chủ nhà

·        Sử dụng mô tơ tay co (bắt buộc dùng hãm chặn hành trình giữa cổng và sử dụng thêm phụ kiện khóa điện tử LOCK VE)

Quý khách có thể tham khao hình ảnh sản phẩm trực tiếp và cách hoạt động cửa sản phẩm thông qua đường link Youtobe của chúng tôi  :

AG Automation Systems luôn hỗ trợ tư vấn kỹ thuật, khảo sát và báo giá theo yêu cầu của khách hàng.

Ngoài ra chúng tôi nhận sửa chữa, thay thế thiết bị motor, phụ kiện của motor cổng tự động tại HCM và toàn quốc.

AG Automation Systems chuyên phân phối motor nhập khẩu, motor ITALY cho các đại lý trên toàn quốc.

Hotlinne: 0903785567 (Mr.Thạch).
